感谢安信可论坛和园长的大力支持，有幸体验到小安派众多优秀产品。

本文介绍了安信可开源硬件发布100周活动的回馈礼，包括小安派发布100周活动纪念卡和米家螺丝刀套件。

活动链接：安信可开源硬件发布100周 | 致每一位点亮小安派的老朋友们 .

纪念卡

小安派发布100周活动纪念卡，包括纪念卡介绍、外观展示、主控特点、功能原理、参数资源、原理图、代码、功能拓展等。

介绍

• 纪念卡主控为 Ai-WB2-01F ，使用希尔伯特曲线提供加热功能，并动态调控温度；
• 纪念卡采用标准名片尺寸设计，PCB 彩色丝印，具有超薄轻便、简约美观、安全可靠等特性，可作为背包挂饰、DIY 开发板、无线通信远程调试工具等，便于随身携带；
• 该板卡可用于紫外线检测，表面的紫外线感光材料会产生变色效果。

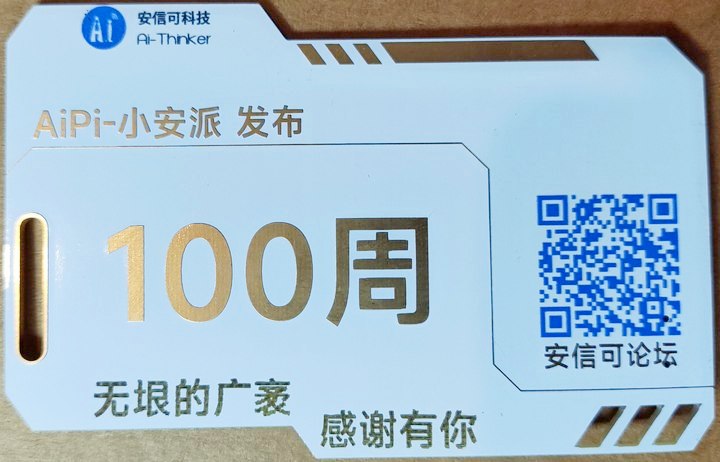

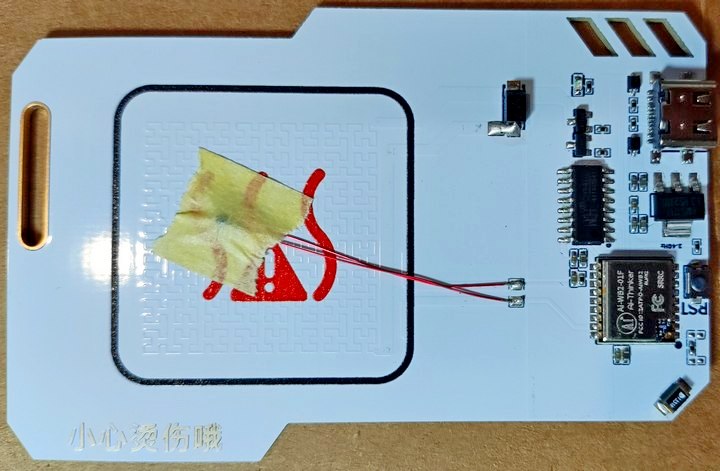

外观

Top view

Bottom view

使用方法

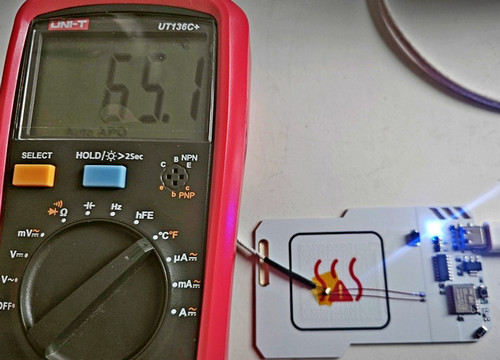

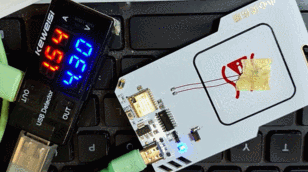

上电效果

• 上电后加热区域迅速升温，功率约 6.5W；
  • 注意数据线的额定电流需满足使用要求，以确保安全。
• 温度到达设定值后，通过 PWM 实现加热控制，功率下降至 5.7W 并保持恒定；
• 得益于卡片式设计，有利于快速散热，断电后降温速度较快。

操作方案

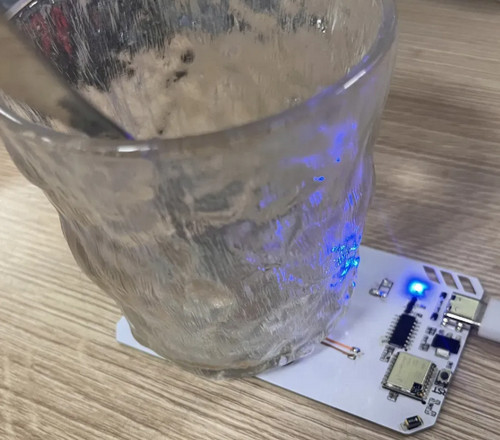

上电后，将水杯置于纪念卡加热区域上方，通过热传导方式，实现液体加热和保温。

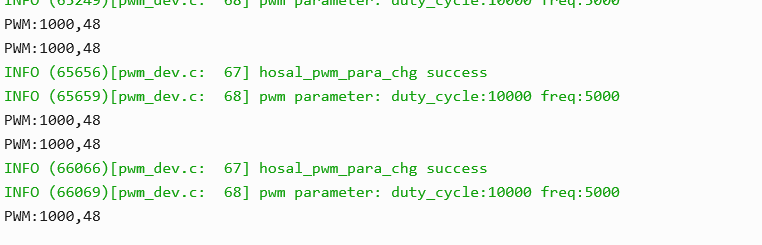

使用串口调试助手可查看实时 PWM 参数

主控

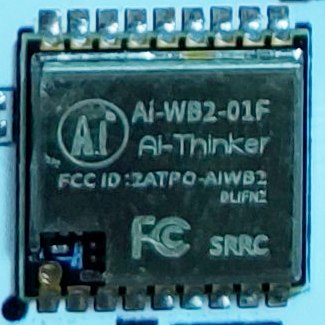

• 主控 Ai-WB2-01F 是由安信可科技开发的 Wi-Fi & BT 模组；

• 该模组搭载 BL602 核心处理器，支持 Wi-Fi802.11b/g/n 协议和 BLE5.0 协议；
• BL602 芯片内置低功耗 32 位 RISC-CPU，276KB RAM 和丰富的外围接口，包括SPI，UART，I2C，IRremote， PWM，ADC，DAC和 GPIO等；
• 广泛应用于物联网 (IoT)、移动设备、可穿戴电子设 备、智能家居等领域。

详见：【Wi-Fi+BLE】 Ai-WB2 系列模组专题 |

功能

• PID 温控加热，最高温度 70℃；

  • 纪念卡上电会自动加热，默认温度：65℃

• 紫外线检测，内容定制；
• 支持二次开发实现功能拓展，如无线调温、远程控温等

原理

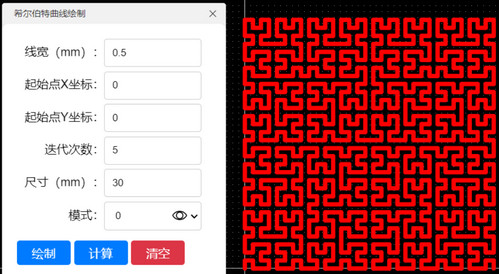

希尔伯特曲线加热控制

希尔伯特曲线本身通电即可加热，该项目使用三极管和 PMOS管，结合 PWM 进行加热控制。

温度采集

采用 NTC 热敏电阻进行温度数据采集，电阻紧贴曲线表面。

参数

• 尺寸： 90 x 54 mm
• 加热方式：希尔伯特曲线加热
  • 生成方法：希尔伯特曲线扩展
  • 阻值：5Ω
  • 铜片厚度：35um
  • 线宽：10mil
  • 线长: 2401.405mm
  • 面积：30 x 30 mm

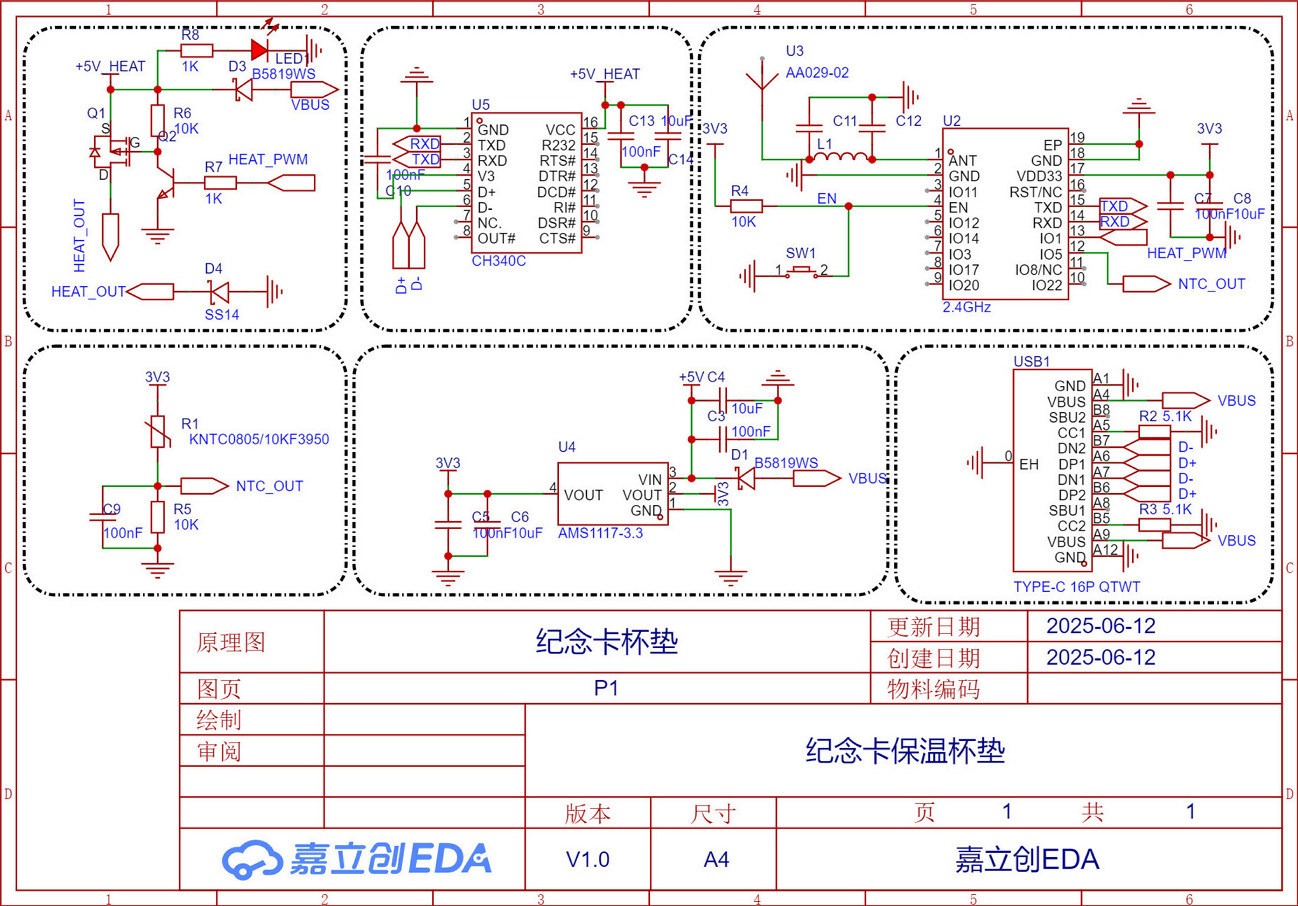

原理图

工程详见：纪念卡保温杯垫 - 立创开源硬件平台 .

代码

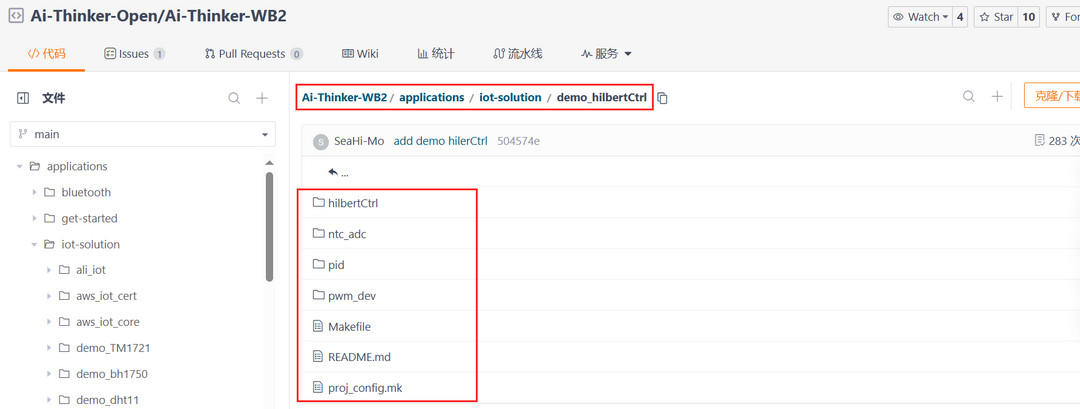

• 源码地址：https://github.com/Ai-Thinker-Open/Ai-Thinker-WB2
• 路径：applications/iot-solution/demo_hilbertCtrl ；

• 打开 hilbertCtrl/main.c 文件，获取关键代码

#include <stdio.h>
#include <string.h>
#include <FreeRTOS.h>
#include <task.h>

#include <blog.h>
#include "bl_sys.h"
#include "config.h"

static int tempture = 0;
static int pwm_output = 700;
/**
 * @brief NTC温度读取任务
 *
 * @param arg
 */
void ntc_adc_read_task(void *arg)
{
    ntc_adc_init(NTC_PIN, NTC_ADC_CHANNEL);
    vTaskDelay(pdMS_TO_TICKS(100));
    while (1)
    {
        tempture = ntc_adc_get_temperature();
        vTaskDelay(pdMS_TO_TICKS(200));
    }
}
/**
 * @brief PID控制任务
 *
 * @param arg
 */
void pid_ctrl_task(void *arg)
{
    FuzzyPIDController controller;

    FuzzyPID_Init(&controller,
                  CAR_TEMPTRATURE_KP, CAR_TEMPTRATURE_KI, CAR_TEMPTRATURE_KD, // 基础PID参数
                  10.0f, 0.3f, 5.0f,                                          // PID参数调整范围
                  100.0f,                                                     // 积分上限
                  0, 1000);                                                   // PWM输出范围
    FuzzyPID_SetTarget(&controller, CAR_TEMPTRATURE_TARGET);
    while (1)
    {
        pwm_output = FuzzyPID_Calculate(&controller, tempture);
        pwm_dev_set_duty(pwm_output);
        vTaskDelay(pdMS_TO_TICKS(200));
    }
}
void main(void)
{
    pwm_dev_init(PWM_PIN, PWM_DEF_FREQ, PWM_DEF_DUTY);
    // pwm_dev_set_duty(5000);
    pwm_dev_set_duty(pwm_output);
    xTaskCreate(ntc_adc_read_task, "ntc_adc_read_task", 1024, NULL, 10, NULL);
    xTaskCreate(pid_ctrl_task, "pid_ctrl_task", 1024, NULL, 9, NULL);
    while (1)
    {
        printf("PWM:%d,%d\n", pwm_output, tempture);
        vTaskDelay(pdMS_TO_TICKS(200));
    }
}

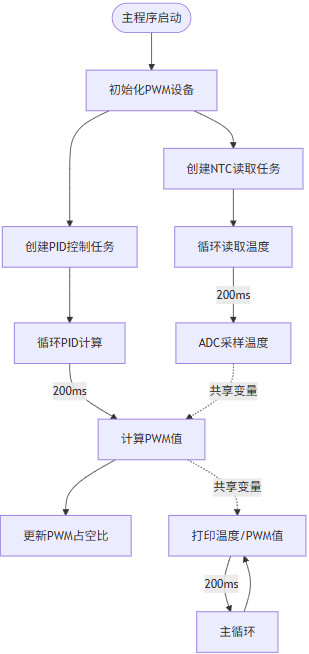

流程图

功能拓展

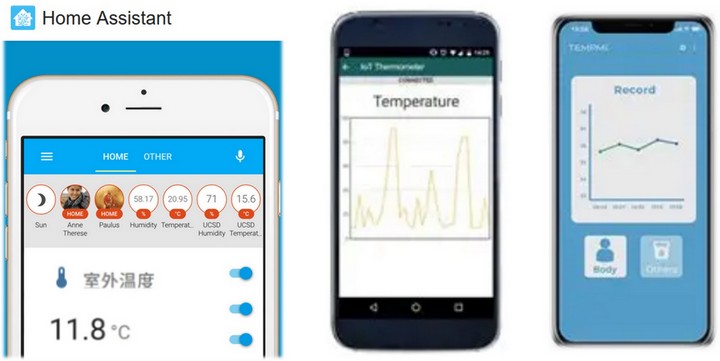

主控资源丰富且功能强大，可结合 SDK 实现多种功能拓展，如

• 蓝牙和 WiFi 无线温度控制：结合 WiFi 和 BLE 模块，实现物联网终端控制；
• 环境温度监测站：结合 NTC 和无线模块，实现环境温度的远程监测；
• 体温采集卡：结合该板的小巧和便携的特点，结合 NTC 和无线模块，可实现体温数据连续采集和远程监测；
• ……

尽情发挥想象力，可以解锁更多有趣功能 ~

比如结合半导体制冷原理，实现降温功能……

螺丝刀套件

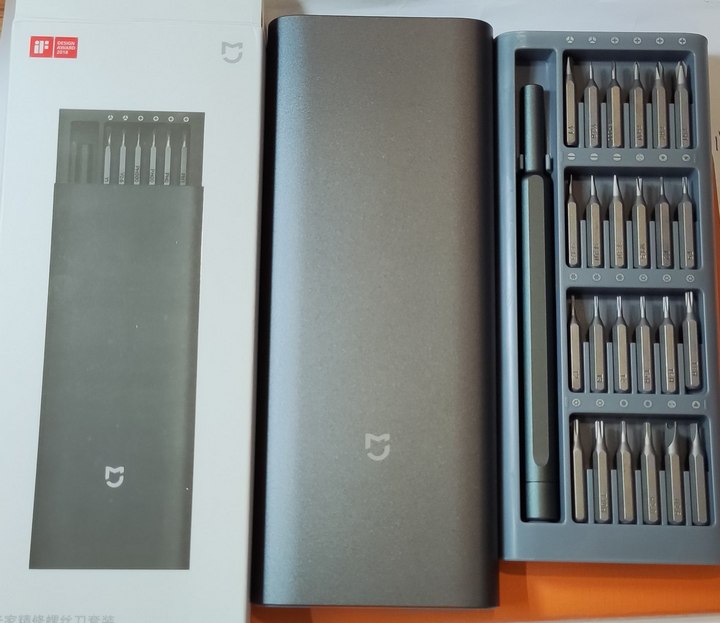

米家螺丝刀套装

• 包含 24 枚 S2 合金钢高品质磁吸批头、铝合金手柄，满足大多数日常需求；
• 包装轻薄便携，按压式弹仓式内盒，便于开启。

总结

本文介绍了安信可开源硬件发布100周活动的回馈礼，包括小安派发布100周活动纪念卡和米家螺丝刀套件；重点介绍了纪念卡的相关设计，包括外观展示、主控特点、功能原理、参数资源、原理图、开发代码、功能拓展等，为 Ai-WB2-01F 模组的开发和物联网应用提供了更多方案，也为相关产品的开发设计提供了参考。

感谢各位开发设计小安派的软硬件工程师们，感谢大佬们的辛勤付出，创造了众多优秀的产品；

感谢安信可论坛的维护工程师，为广大粉丝提供了一个自由开放的交流讨论平台；

感谢论坛网友的创意小火花，为我的项目设计提供了许多灵感；

感谢电子爱好者们的发帖与讨论，共同维护和建设安信可开源社区生态。
