一、试验介绍
要进行AT指令控制RGB小灯主要包括：下载烧录模组的二次开发固件、AT指令的烧录调试等步骤。
开发板上有一个RGB小灯，我们要对他进行试验。
二、烧录二次开发固件

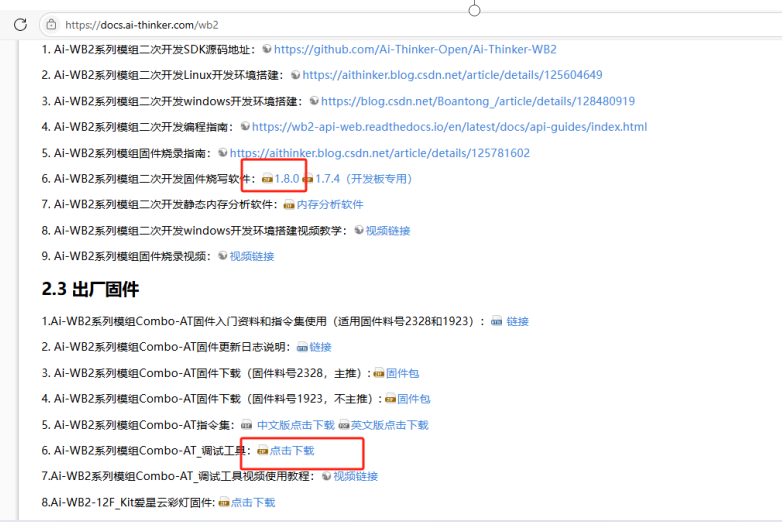

1、下载二次开发固件、串口调试工具
Ai-WB2系列模组专题 | 安信可科技
2、烧录的步骤

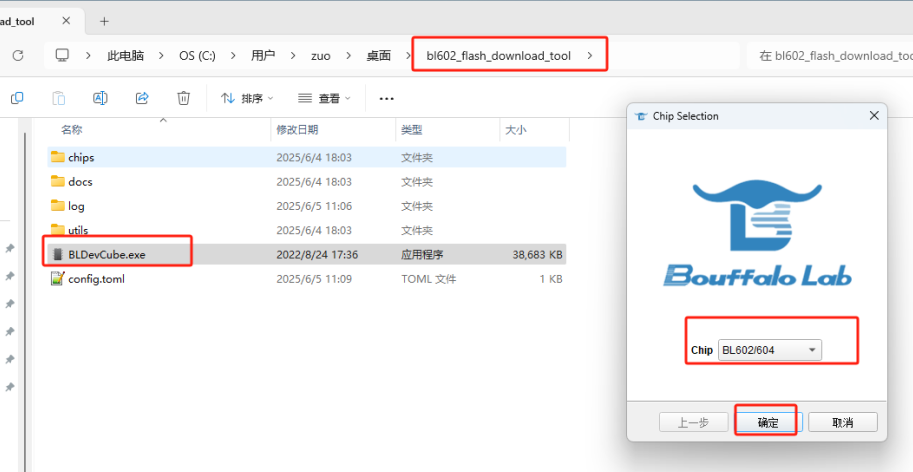

烧录工具为 bl602_flash_download_tool.zip 压缩包，解压后打开
烧录时候用type C数据线连接即可

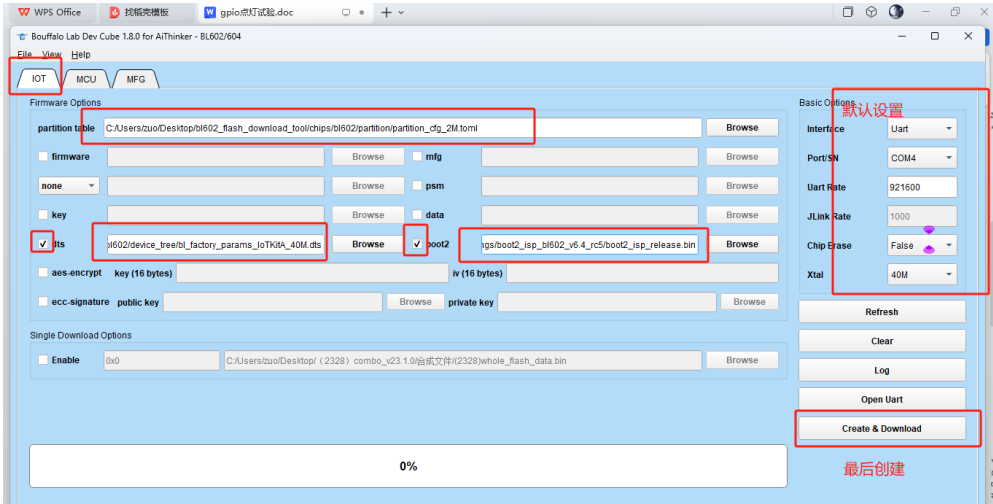

按照图中的步骤进行填写
这里的partion table、dts、boot2都在下载的烧录软件bl602_flash_download_tool解压包中，对应选择就好。路径为：
（1）partion table（bl602_flash_download_tool/chips/bl602/partition/partition_cfg_2M.toml）
（2）Dts（bl602_flash_download_tool/chips/bl602/device_tree/bl_factory_params_IoTKitA_40M.dts）
（3）boot2(bl602_flash_download_tool/chips/bl602/builtin_imgs/boot2_isp_bl602_v6.4_rc5/boot2_isp_release.bin)
根据图中进行设置，然后Create&Download，下载中需要根据提示按开发板的rst键。

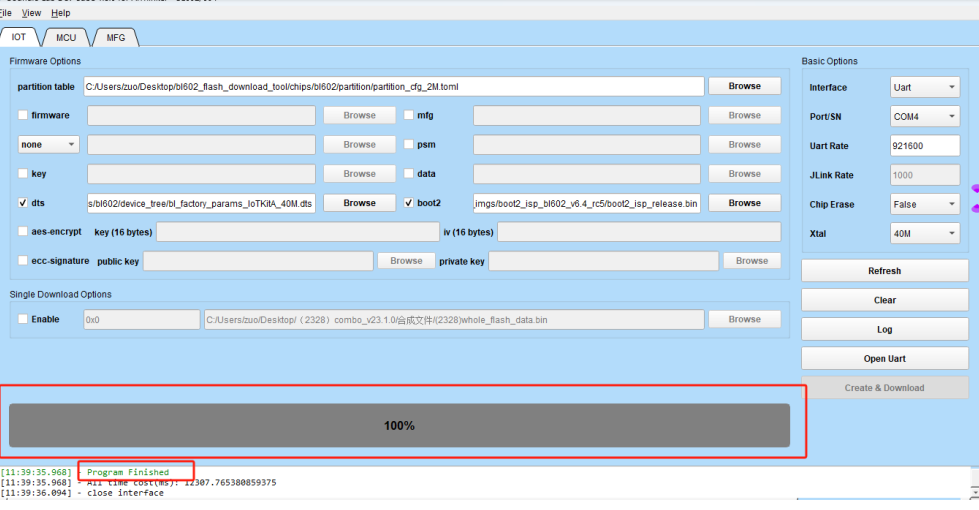

出现100%表示下载完成。

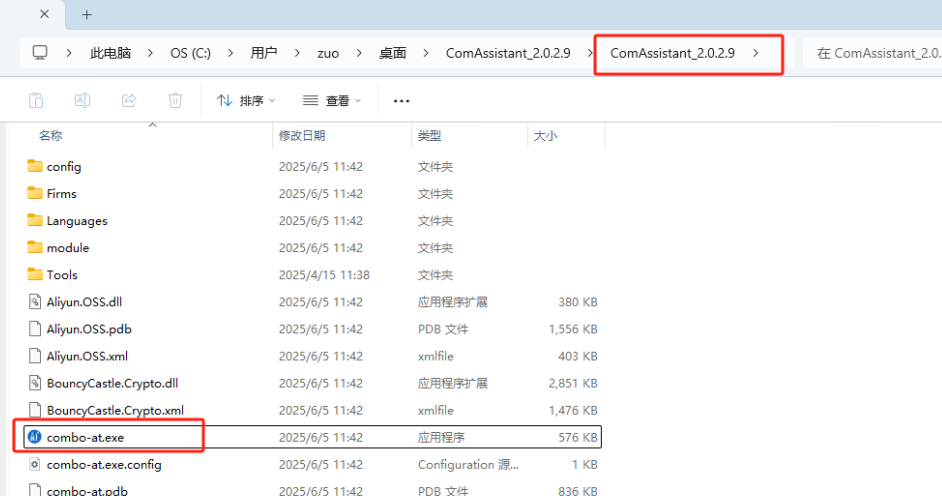

3、串口调试

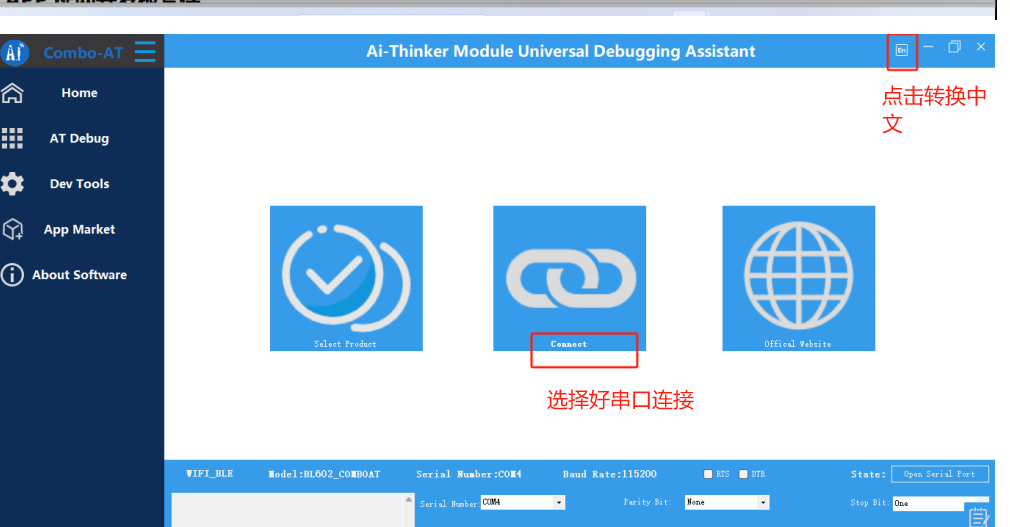

（1）连接串口工具
进行AT指令调试

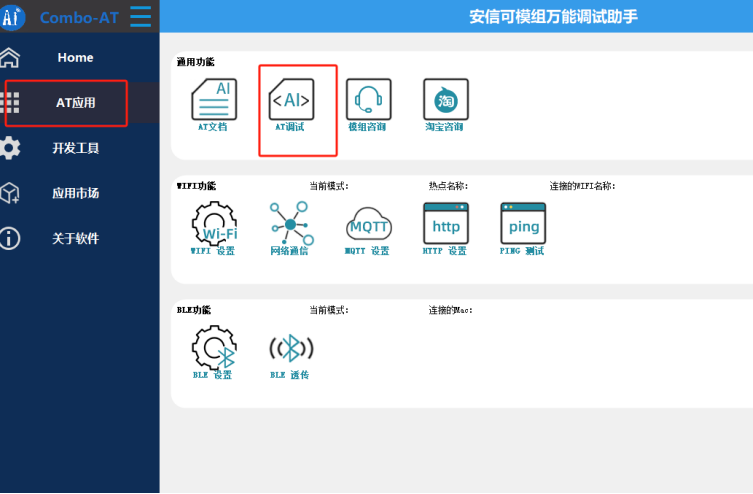

这是安信可的新版本，感觉开发工具比较多，我试了其他版本的串口工具都可以，按照图中的选择即可

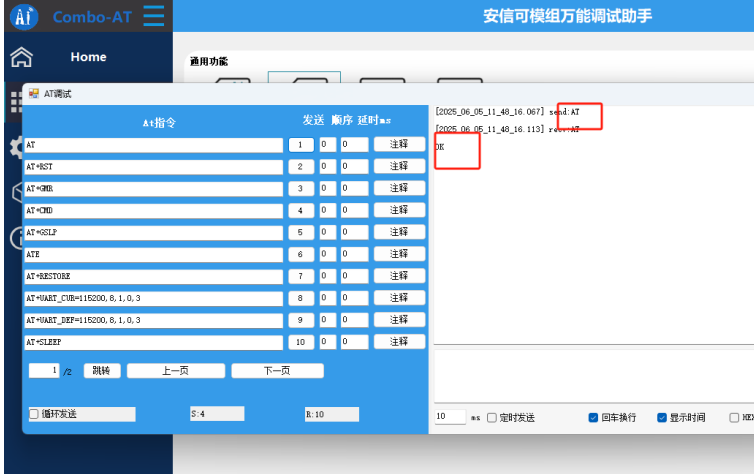

输入AT，回复OK，表示烧录成功

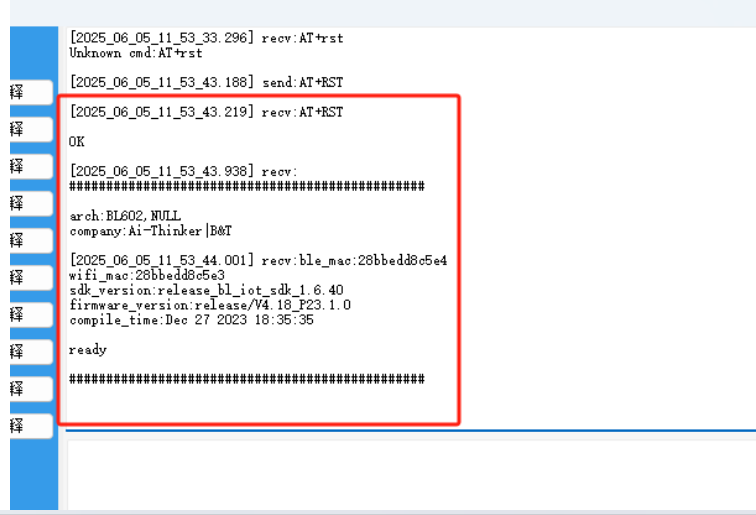

发送AT+RST，开发板重启，显示开发板及AT固件的版本等信息。
4、点亮RGB小灯试验

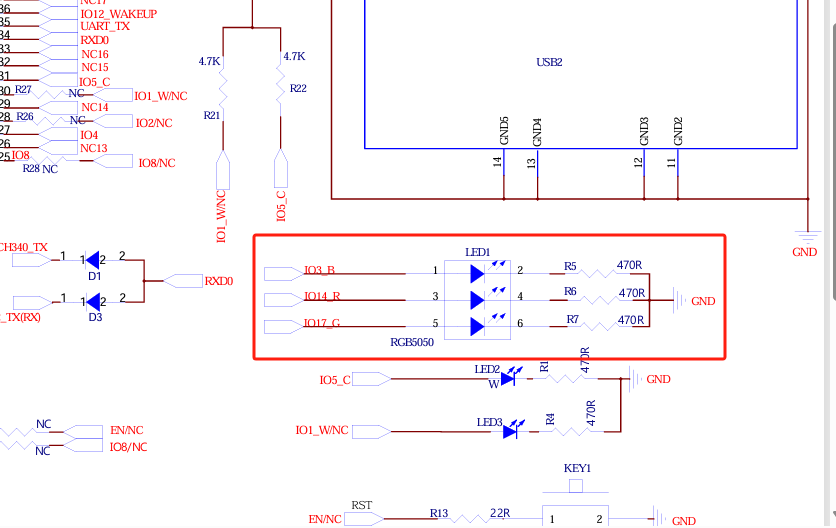

打开开发板的原理图 No Title （NO tile是连接）
在红色框中，看到GPIO3、IO14、IO17三个引脚分别对应小灯的绿、红、蓝，且高电平时为点亮。

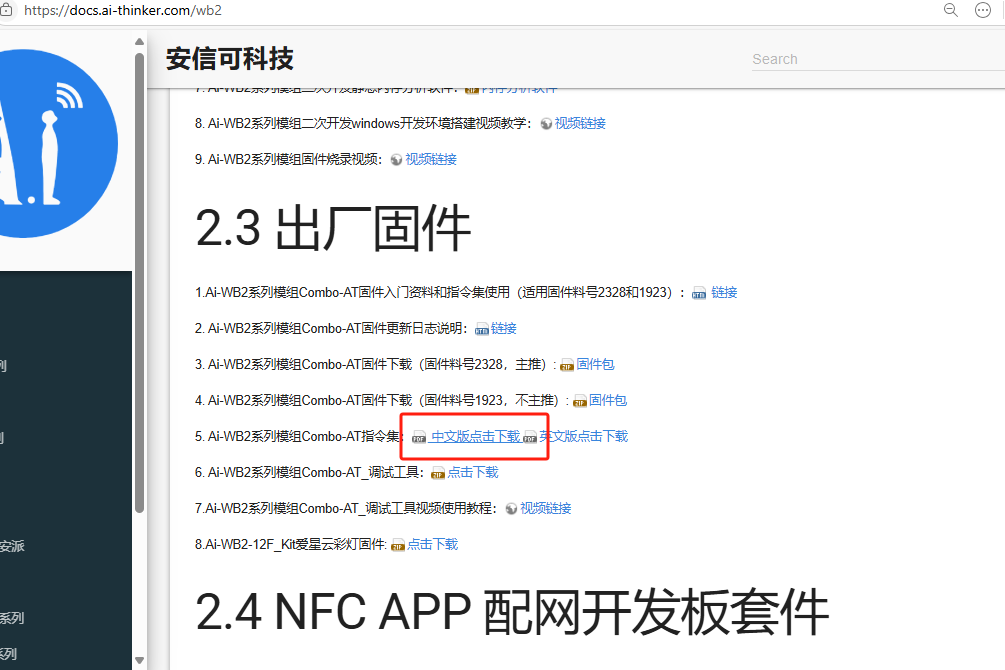

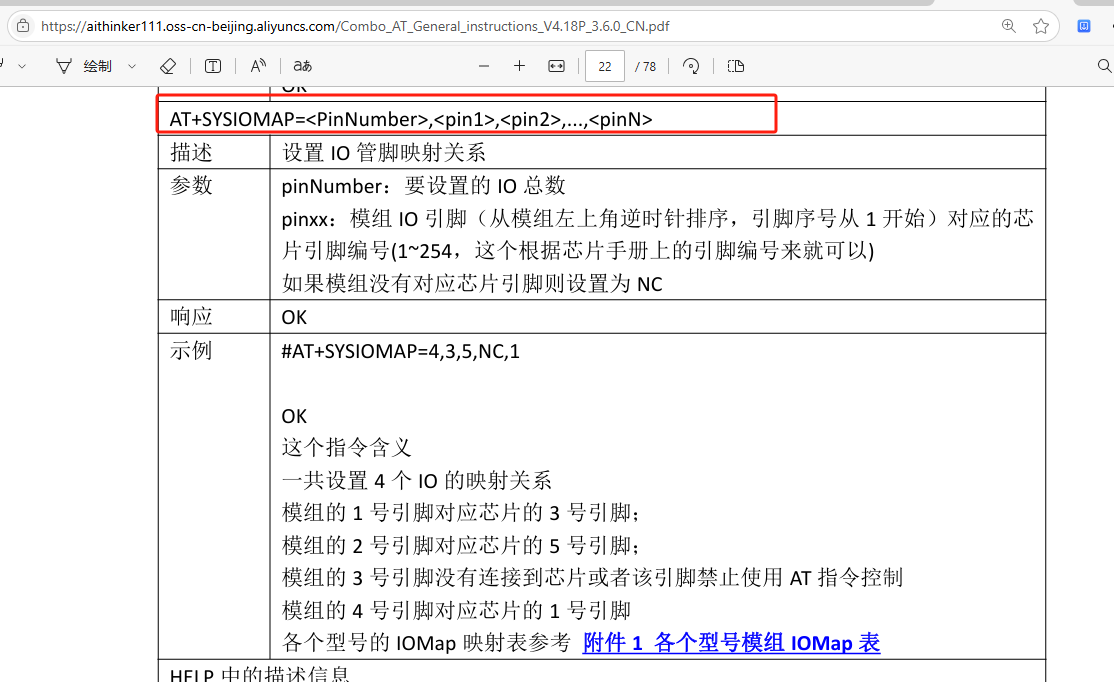

下载AT指令集使用说明
使用命令：AT+SYSIOMAP=3,3,14,17
表明设置了3个IO引脚的映射关系，分别为3、14、17.

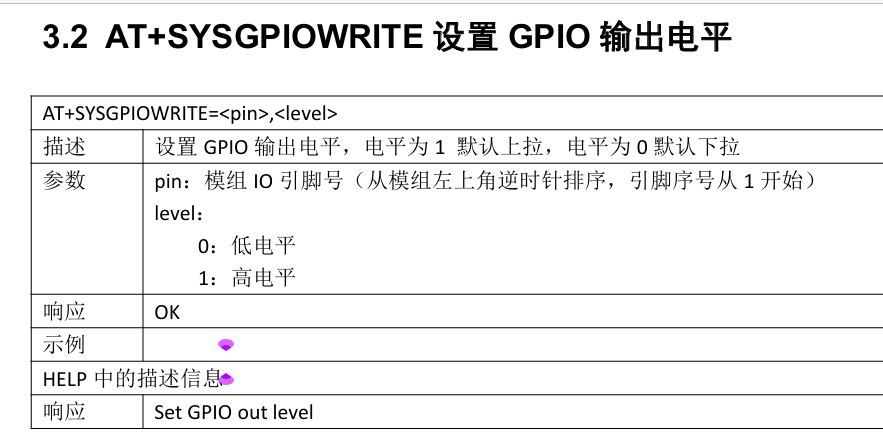

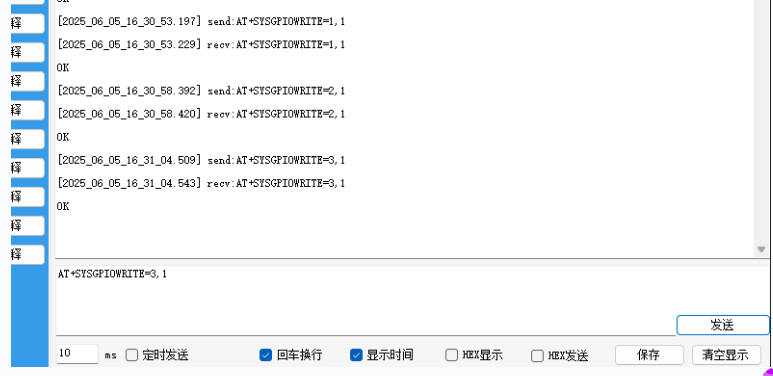

通过使用命令: AT+SYSGPIOWRITE=1,1
AT+SYSGPIOWRITE=2,1
AT+SYSGPIOWRITE=3,1
点亮GPIO3,14,17对应的绿、红、蓝。

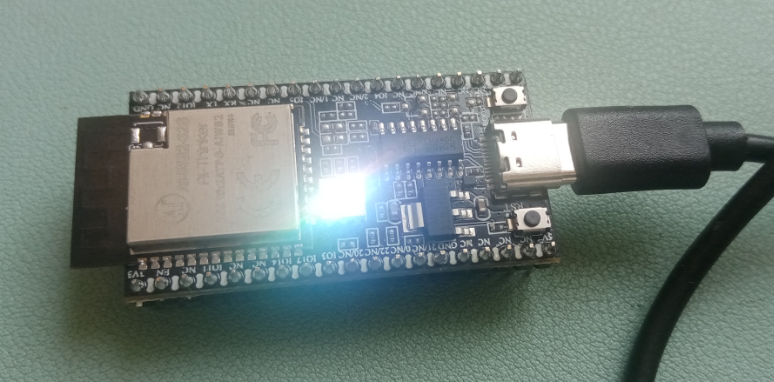

效果展示
这里是3种颜色，还是挺漂亮的，照片显示的不好。
三、试验总结
1、安信可这款开发板还是非常不错的，在官网上的资料也特别多，特别详细，在短时间内无法进行过多的学习。
2、感觉可能是采用了RISC-V开源架构的原因，开发工具不想ARM架构那样友好，不过我国的很多芯片厂家都采用RISC-V架构，很有必要学习一下。
3、非常感谢安信可公司，给我们一个学习的机会，提供试用的开发板。
4、个人水平有限、实力有限，如有错误，希望各位大佬指正。
