我用CH340N作为小安AI的下载串口转换口
阅读规格书得知，进入 下载模式需要两个条件
CH340N是一个标准的SOP-8封装，引脚定义如下：
| 编号 |
引脚 |
功能 |
|
编号 |
引脚 |
功能 |
| 1 |
UD+ |
USB差分正 |
|
5 |
VCC |
芯片供电 |
| 2 |
UD- |
USB差分负 |
|
6 |
TXD |
串口发送 |
| 3 |
GND |
|
|
7 |
RXD |
串口接收 |
| 4 |
RTS# |
流控数据发送请求 |
|
8 |
V3 |
输出3v |
RTS#:上电刚开始默认是高电平，准备就绪才拉低
DTR: 上电刚开始默认是高电平，准备就绪也拉低（DTR是数据发送就绪引脚）
工作时序是这样的：
{ signal: [{ name:"DTR", wave: "1.0........1..." },
{ name:"RTS#", wave: "1..0.......1..." }]}
一上电，DTR和RTS#两个引脚都是高电平，当上位机通知数据准备好了，DTR引脚拉低，数据准备就绪，然后RTS#拉低表示要发起数据发送请求。
根据小安AI的烧录指导：
烧录完可以拆掉，根据手册正常上电后EN要有效（高电平），IO8要低电平才可以进入工作模式，那就说明内部，IO8有一个弱下拉，EN有一个弱上拉。才可以保证芯片上电可以进入工作模式。
那小安进入烧录模式的逻辑就应该是：
IO8保证上电开始为高电平，然后等待EN（高电平）有效。
预想
CH340N有一个RTS#引脚，但是没有DTR引脚。这就没办法自动进入下载模式，

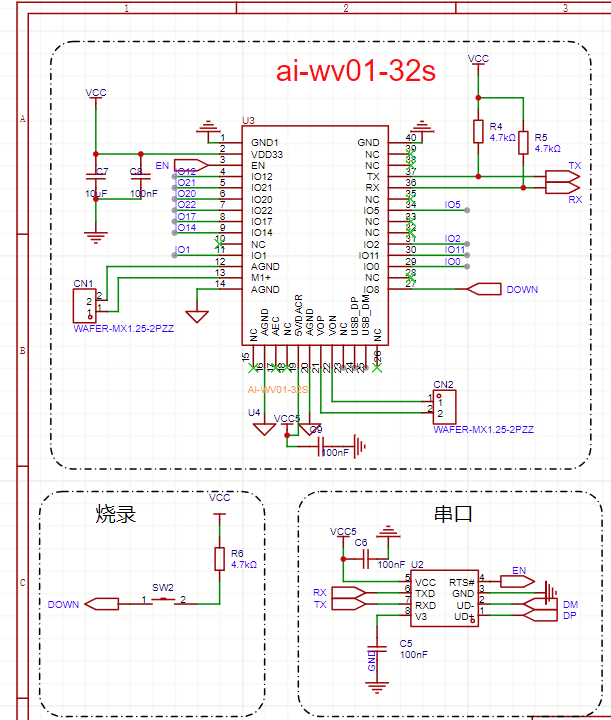

但是可以给IO8接一个按键上拉。做一个单按键下载电路。
在上电前先手动按压IO8的按键，然后插入电源，这样IO8上电瞬间是高电平，EN接在RTS# ，当点击下载后，RTS会拉低信号，然后再拉高。拉低EN就失能，相当于复位了，而再次拉高就使能，单片机工作。此时就进入了下载模式，松开IO8的按键。
测试
当焊接好元件在linux 中 make flash， 系统提示我要按下复位。
显然现在没法进入复位模式，只有一个按键且接在IO8上，但尝试按住IO8插拔电源来进入下载模式时候，系统没有按照我的预想进入下载模式。
当尝试用win中博流的烧录工具更新固件后，按照我预想的工作方式进行下载。
再次之后，又切回linux用 make flash烧录固件，
产生了神奇的事情，并不需要按IO8，直接下载了。
所以这是怎么回事？？？？
演示

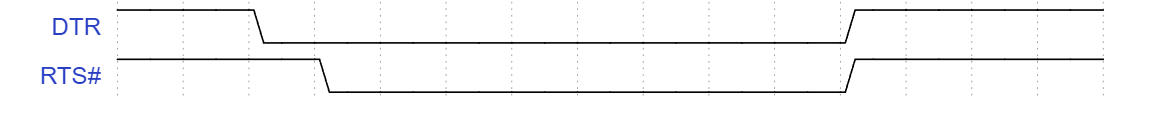

编辑器不支持时序图，这里补图
