阻容降压理解分享

[i=s] 本帖最后由 Skyte 于 2025-10-24 19:02 编辑 [/i]

分享一点对阻容降压电路的理解。

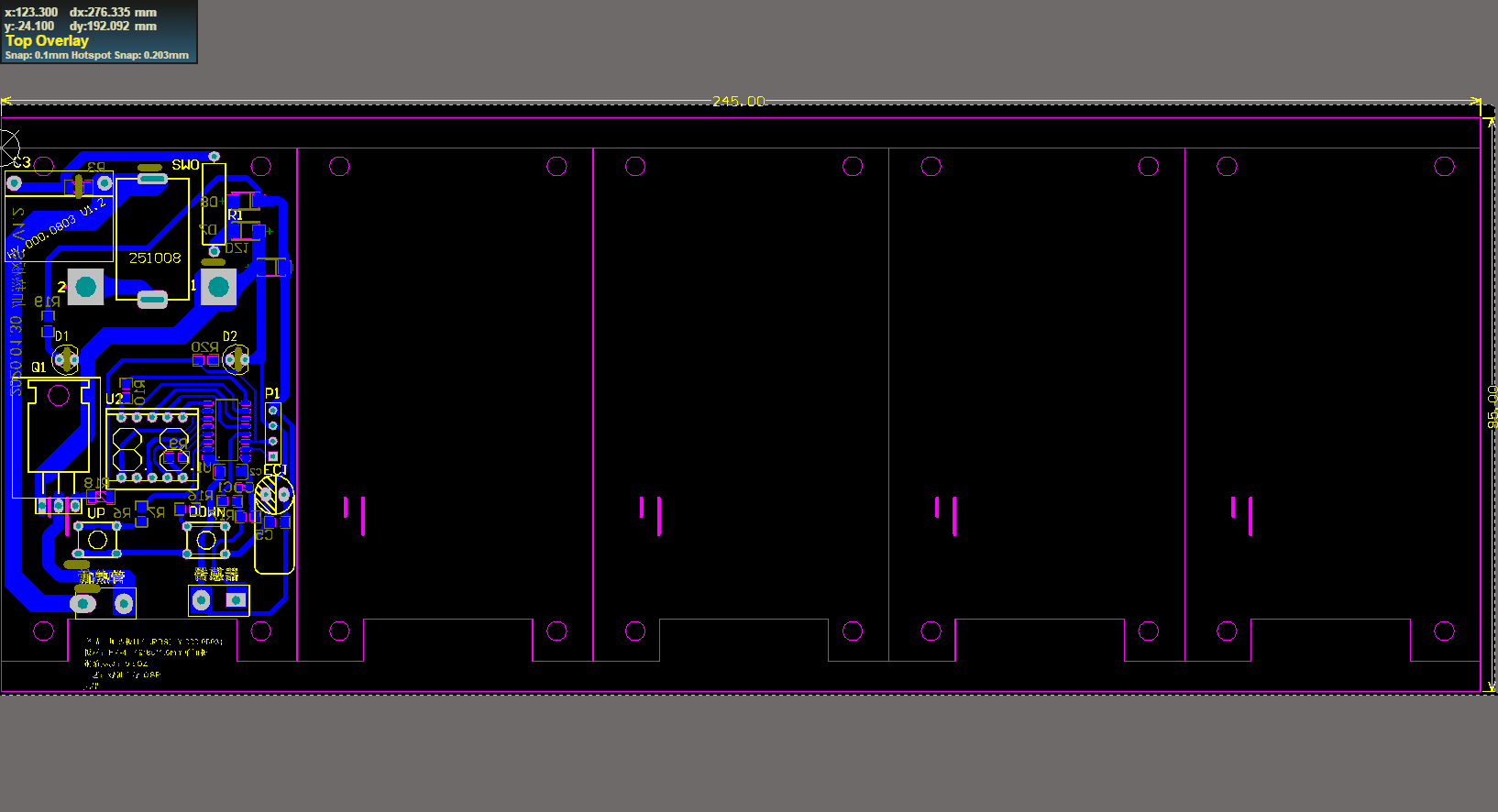

在公司项目成套文件的服务器里面溜达，想找点简单的项目学习一下电子知识🤣，然后找到一个带阻容降压的板子。但是共享盘只放拼板拼好的PCB，并不提供原理图，照着PCB画出来原理图，尝试理解学习一下阻容降压电路。

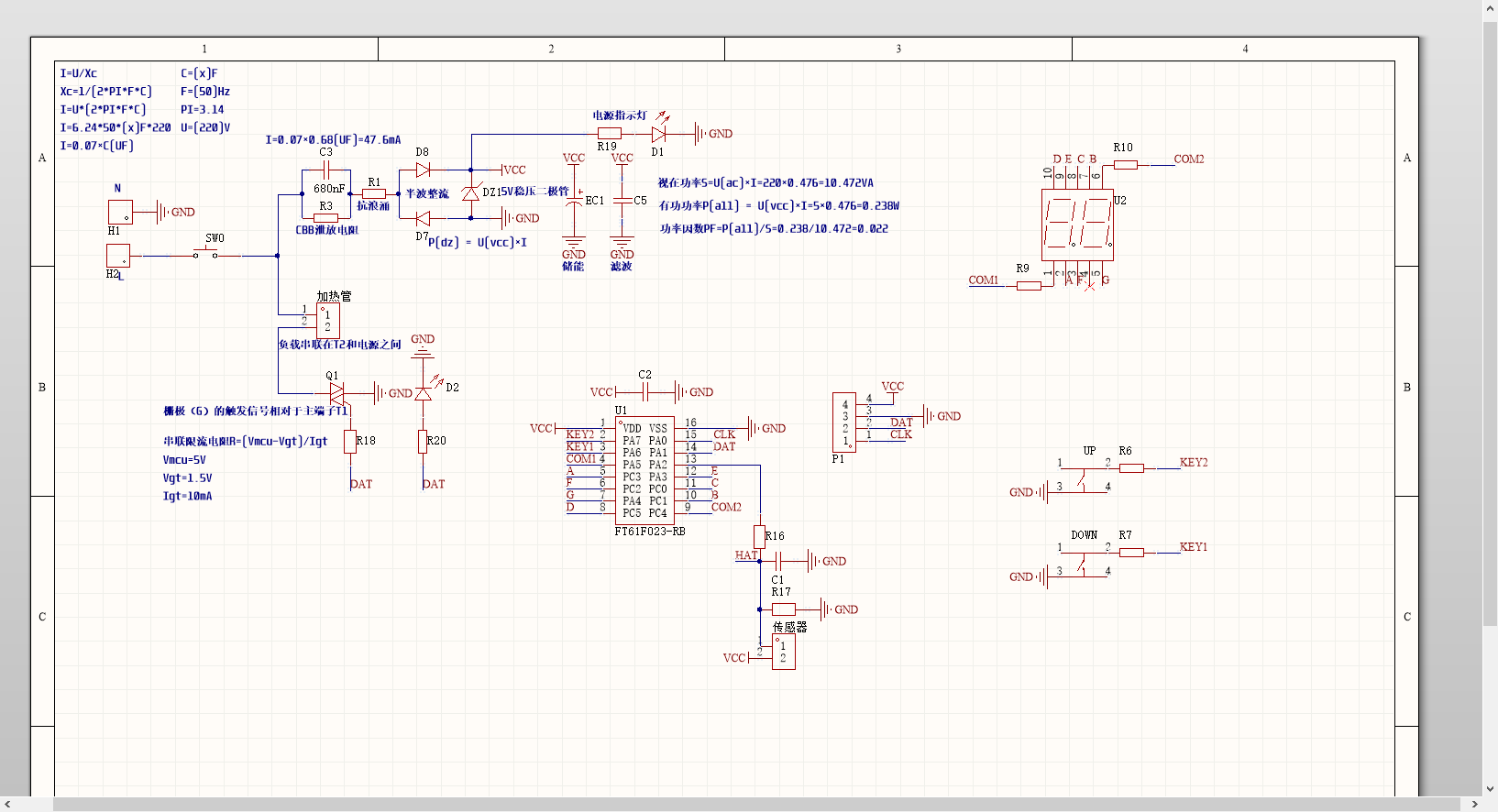

画出的原理图如下

5V后面的电路没什么可说的。IC大部分IO用来驱动数码管。留了俩按键和一个PWM引脚驱动可控硅。

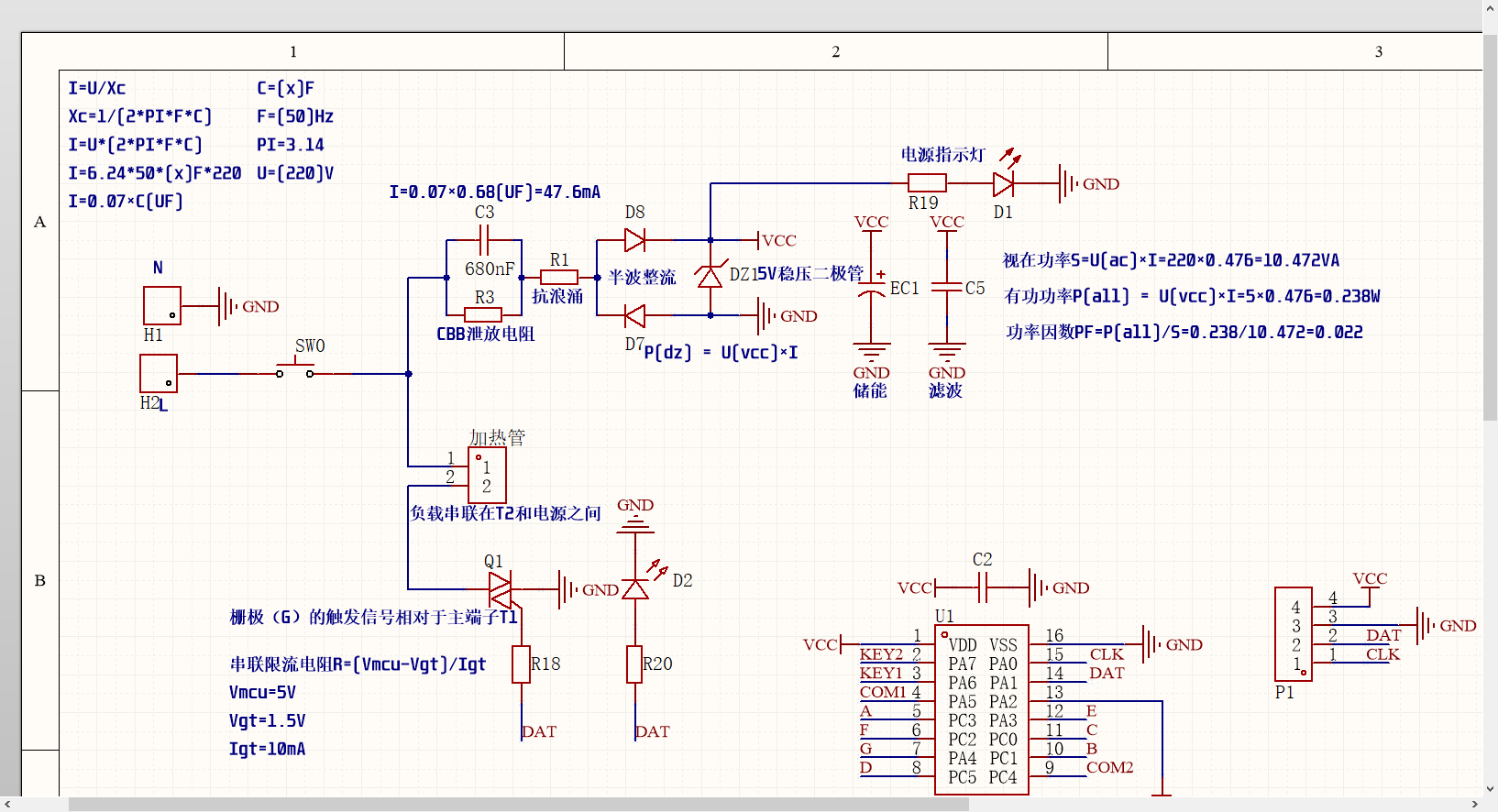

分析学习一下220V降压到5V的部分，大部分内容注释在原理图上，可以直接下图快速食用

首先是零火线引入，LN留出焊盘焊线接入，在L上首先串接一个可过大电流的自锁开关，看来是当作是电压开关了，电路没在LN之间并压敏电阻，有点降本增效的感觉，然后就到了阻容降压部分。

L过开关后进入串联的CBB电容进行，CBB电容并联一个1MΩ的泄放电阻，这里串联CBB电容就要计算它的容抗，也是由CBB的容抗决定后级会提供输出多少电流的。阻容降压电路的核心是利用电容在交流电路中的“容抗” 来限制电流和降低电压。电容的容抗相当于一个随频率变化的电阻，其值由电容容量和交流电频率决定。

容抗用Xc表示，单位是Ω，计算公式就是Xc = 1÷(2×π×f×C)

对其中各个参数的解释
Xc:容抗,单位是欧姆 (Ω)
π：圆周率,约等于 3.1416,我这里直接取3.14
f：交流电的频率,在中国是 50 Hz,在一些国家是 60 Hz
C：降压电容的容量,单位是法拉F,实际上用的时候这个值很小，常用单位是微法µF或纳法nF,需要注意转换单位

输出的电流可以根据欧姆定律计算：I=U/Xc

两个公式合并得出I=2×π×f×C×U
带入以下参数：
π=3.14(圆周率)
f=50(市电频率50Hz)
U=220(市电电压220V)
C是CBB的容值，单位F，这里先不带入

可以得出数值：I=6.28×50×C×220

这里C的单位还是F，过于大了，跟实际用的差距太大，换成一个较小的单位，这里楼楼直接除以10的6次方先换成uF

I=6.28×50×C×220÷1000000=69080×C÷1000000=0.069×C（uF）

得到一个一般情况下可以直接记忆的公式I=0.069×C（uF）

在项目中寻找到的BOM上选用的CBB电容是680nF的容值，也就是0.68uF，带入得出I=0.069×0.68=0.04692（A）=46.9mA，那么最终得出结论，使用680nF容值CBB可以提供46.9mA的电流值。

需要注意阻容降压电路以下元件是必不可少的：

1->泄放电阻：

在CBB两脚之间并联一个大阻值电阻作为CBB电容的泄放电阻，它的作用是在断电后，为电容提供放电回路，防止人体触碰到插头时被电容中储存的高压电击。阻值大小决定放电完成时间。

2->整流桥：

电容降压后仍然是交流电，需要通过一个整流桥转换成直流电，此项目使用两个二极管组成的半波整流。是非隔离方案，与220V共地，需要注意绝缘防止肢体接触。

3->防浪涌电阻：

抑制在上电瞬间产生的巨大浪涌电流（冲击电流），按说应该放电容前面，保护后级。

4->稳压二极管：

前面CBB和整流桥只负责输出电流和整流，由稳压二极管负责控制输出电压，需要注意，阻容降压电路持续输出设定好的电流，不论你的后面是否能全部消耗掉，这时候就需要注意稳压二极管能够承受的最大功率，恒定的电流情况下，后面的负载用的越多稳压管承受的电流越少，消耗的功率P=U×I越小（U是稳压管稳住的电压，这个PCB使用的W8稳压为5V），如果电流量大可以选用较大的封装如SMA。

5->滤波&储能电容：

整流桥后加电容可以使电流更加平滑，保护IC

在最后一级的电源上接入一个LED灯可以一目了然的发现电路的供电有没有问题捏~(￣▽￣)~*也可以帮忙消耗掉一点点的电流。

另外楼楼感觉这是一种比较低效率的电路，因为这样一套下来，只是从220V市电上汲取了5V47mA，总共功率P=U×I=5×0.047=0.235‬W，也就是说实际上在做功的功率只有0.24W左右，而电网提供的功率有220V×0.047A=10.34‬VA，而实际功率等于电网视在功率除以功率因数，已知视在功率10.34VA，实际功率0.235W，那么反推得出功率因数PF=0.235W÷10.34VA=0.0227，效率实在是太低了🤣相当于小卖部进货，每次都来一排满载大运，但是只要一箱哇哈哈矿泉水剩余的大运还得拖回去，另外家里用的电表好像都是只记实际功率的，也就是说，大运还不能问你要油钱路费，只能问你要这一箱子哇哈哈的钱。是不是可以这样理解，按这个0.235W算钱的话，上电一天24×0.235W÷1000=0.00564‬kWh，一度电5毛的情况下，一天消耗0.00564‬×0.5=0.00282元。虽然但是，47mA的电流也干不了啥大事，要改CBB来获得更多的电流，可以给各位的小安派满满的POWER!!!!🐱‍🏍(@^0^@)/,不过一般大家都是用手机充电器或者3V7的电池来承担供电的吧，这种非隔离方案一摸贼爽捏，还是不要了。不然哪天小安碰到什么东西短路直接BOOM起飞了。

以上个人理解，如有雷同，纯属有缘，如果错误，期待指正。
