【电子DIY作品】BW21-CBV-Kit 开发套件扩展板设计
本文介绍了安信可 BW21-CBV-Kit 开发套件 扩展板 及其 外壳 的项目设计。
项目介绍
主控为 安信可 BW21 模组 开发板，得益于该模组的 强劲性能 与 完善的生态建设 ，可实现诸如
等 AI 相关项目，为智能设备和产品的快速开发和部署提供了极大便利。
外观
扩展板工程详见：智能交互与识别机器人 - 立创开源硬件平台 .
核心板工程详见：BW21-CBV-Kit Ai视觉识别开发板 - 立创开源硬件平台 .
参数特点
- 所有模组 IO 引出，便于外设连接与开发调试；
- 增加多组 5V 、3.3V 和 GND 扩展引脚，为外设开发提供便利；
- 增加 TP4057 充电管理电路，支持 3.7V 锂电池供电输入；
- 充电管理包括充电指示灯与 XH2.54 电源插接母座，模块化设计，便于快速组装测试；
- 包括 DHT11 单总线传感器接口，信号引脚带上拉电阻，可直插传感器或模块；
- IIC 接口，可连接 OLED 显示屏；
- SPI 通信接口，可连接 TFT 彩色显示屏；

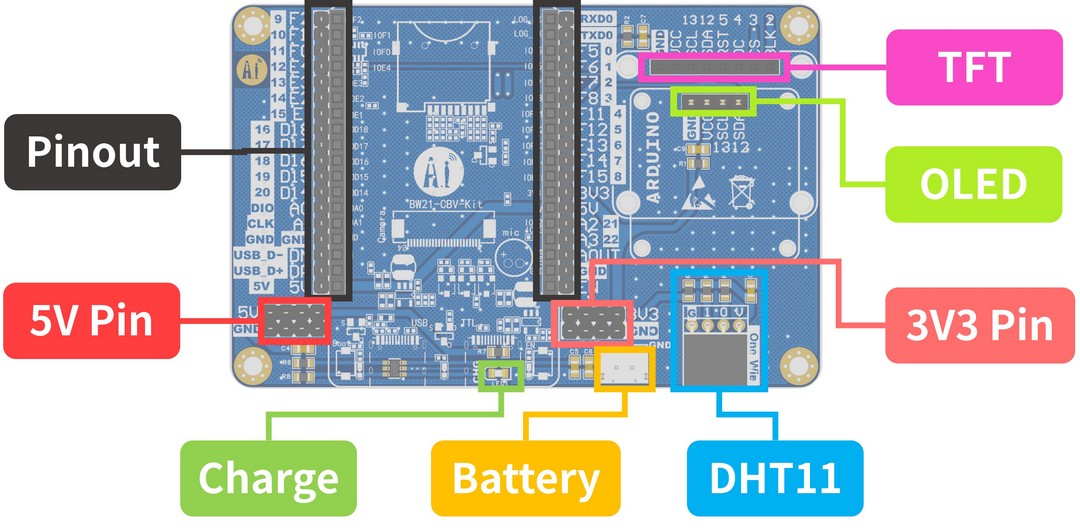

功能定义

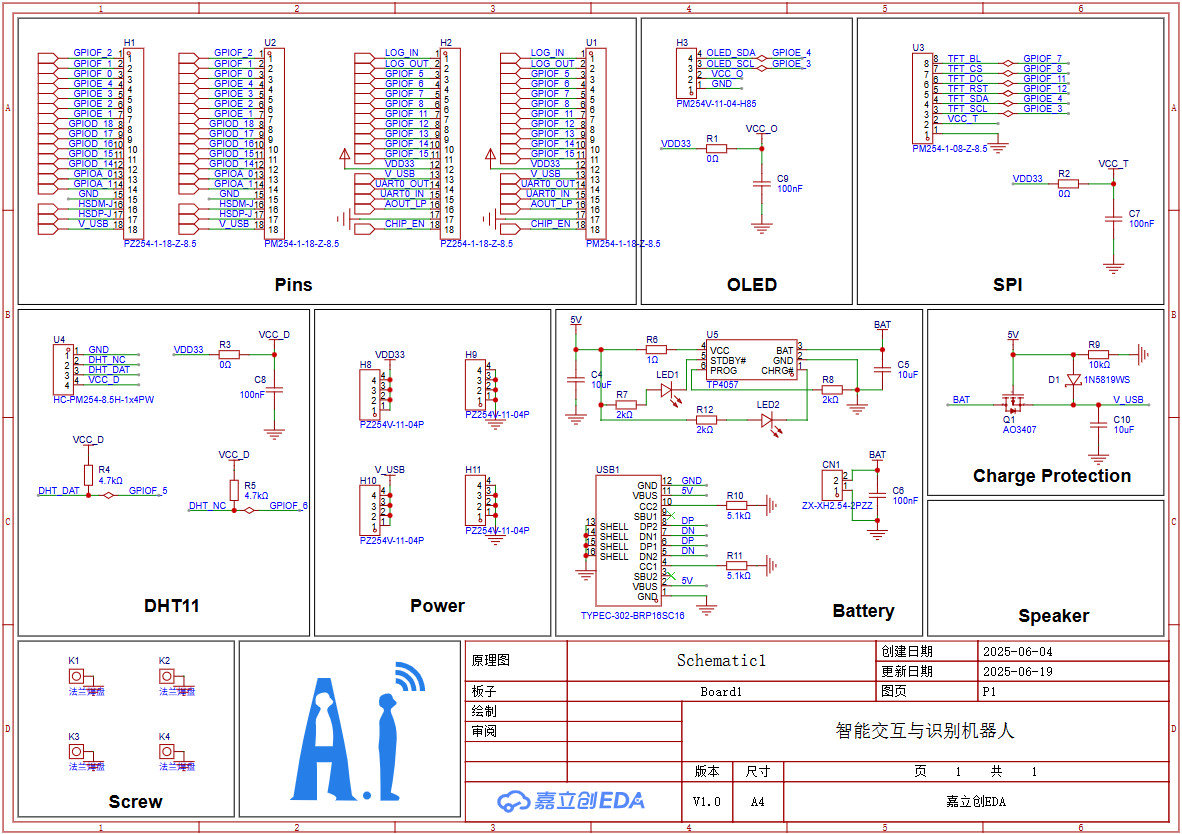

原理图

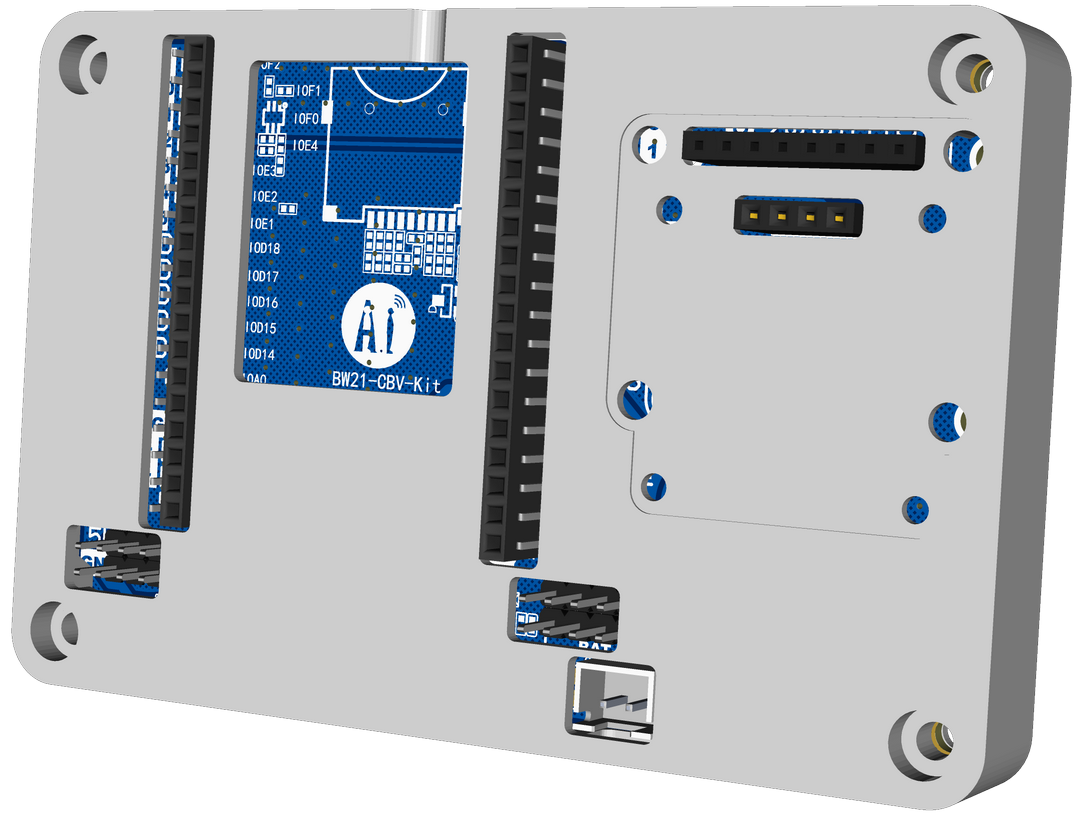

3D外壳
更新日志
2025年6月18日更新
- 优化排针布局，增加排针与排母的间隔，使之与开发板更加匹配，且不影响杜邦线连接；
- 优化 3D 外壳沉头孔高度，使适配效果更佳；
- 优化 3D 外壳板载天线部分，移动侧边挖槽的位置，使布局更合理；
- 优化电路设计，增加 MOS 管充电防倒灌电路；
2025年6月19日更新
- 优化充电模块电路设计，底板增加 Type-C 电源充电接口，实现电池的充放电管理；
- 3D 外壳侧边挖槽位置优化，更新 3D 外壳附件；

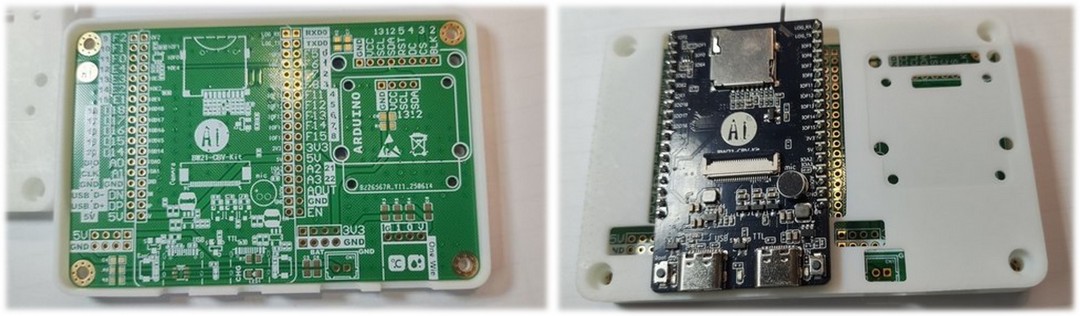

实物展示
功能测试
包括扩展板和核心板的板载资源测试，如 OLED 单色屏、TFT 彩屏、DHT11 传感器等。

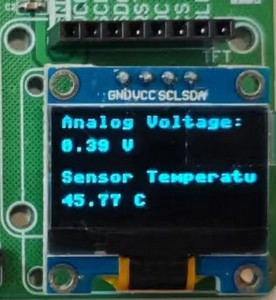

OLED 显示
TFT 显示
DHT11传感器

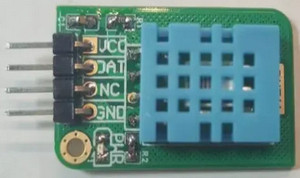

详见：DHT11 模块 - 立创开源硬件平台 .
DS18B20传感器

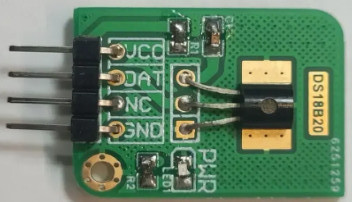

详见：DS18B20模块 - 立创开源硬件平台 .

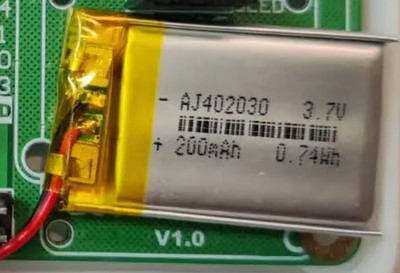

锂电池供电
充电
放电
总结
本文介绍了安信可 BW21-CBV-Kit 开发套件扩展板及其外壳的项目设计，并根据板载资源进行了相关功能的测试，为后续 DIY 设计与项目开发作铺垫，也为该模组的快速开发和产品应用提供了参考。
嘿嘿，酝酿好几天了，功能还没测试完，后面会接着补充
